آپٹک ٹرمینل کی بندش

آپٹک فائبر نیٹ ورک کو اپ گریڈ کرنے اور آپٹک بندش کو بہتر بنانے کے مطالبے کا مقصد، آپٹک ٹرمینل کی بندش نئی نسل کے فائبر آپٹک انفراسٹرکچر کا حل ہے، آپٹک ٹرمینل کی بندش کے ڈیزائن کی خاصیت آپٹک بند ہونے پر واٹر پروف آپٹک اڈاپٹر کو لیس کرنا ہے، جو فوری دیکھ بھال اور کنکشن کو متاثر کرتا ہے اور بحالی کے عمل کے دوران فائبر کو پہنچنے والے نقصان کے خطرے کو کم کرتا ہے۔

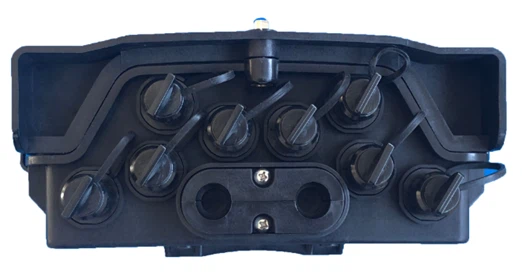

آپٹک کلوزر ماڈل LPTC-03 آپٹک ٹرمینل کی بندش کی قسم ہے، جسے آپٹک کیبل پورٹس کے 2 ٹکڑوں کے ساتھ ڈیزائن کیا گیا ہے تاکہ آپٹک فائبر کیبل کے 12 ملی میٹر قطر تک انلیٹ ہو، اور ڈراپ کیبل آؤٹ لیٹ کے لیے یہ آپٹیکل ٹرمینل بند ہو SC قسم کی ڈراپ کیبل کے ساتھ کنکشن کے لیے واٹر پروف ایس سی سمپلیکس اڈاپٹر کے 8 ٹکڑوں سے لیس ہے۔

آپٹک فائبر کیبل کے انتظام کے لیے، یہ آپٹک ٹرمینل بندش زیادہ سے زیادہ 48 کور آپٹک فائبر اسپلائس کو سپورٹ کرتا ہے اور 1x4 یا 1x8 آپٹک PLC اسپلٹر کے 1pc کو انسٹال کرنے کے قابل ہے، اندرونی فائبر مینجمنٹ کا ڈیزائن فائبر موڑنے والے رداس کی ضرورت کو پورا کرتا ہے اور تمام آپٹک ریشے مناسب طریقے سے محفوظ ہیں.

یہ بندش بہترین معیار کے پلاسٹک کے مواد کو منتخب کرکے بنائی گئی ہے اور یہ ماحولیاتی عوامل جیسے کہ UV مزاحمت، اثرات اور درجہ حرارت سے تحفظ کی صلاحیت رکھتی ہے، اس دوران یہ آپٹک کلوزر آئی پی 65 کی درجہ بندی ہے جو اوپر کی زمین اور فضائی استعمال کے لیے موزوں ہے۔

1. غیر کٹی ہوئی کیبلز تیار کریں، بندش کھولیں اور آپٹیکل کیبل فاسٹنر اور لوپ کیبل پلگ سکریو ڈرایور کے ساتھ چھوڑ دیں۔

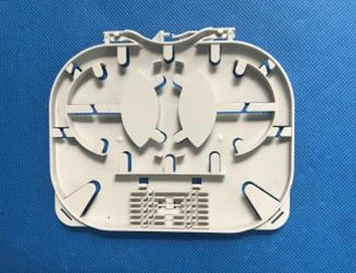

2. غیر کٹی ہوئی کیبل کو لوپ کیبل پلگ سے ڈھانپیں۔ کیبل انسٹال کریں، CSM فاسٹنر پر CSM باندھیں، کیبل فاسٹنر پر آپٹیکل کیبل اور لوپ کیبل پلگ لگائیں۔ باقی فائبر کو باکس کے نیچے، کیبل کو بفرنگ ٹیوب میں داخل کریں اور نایلان کیبل ٹائی کے ساتھ جکڑیں۔ اسپلائس ٹرے میں فائبر کو گلائیڈ کریں۔
احتیاط: اگر کیبل کا قطر 12 ملی میٹر سے چھوٹا ہے تو اس کے قطر کو بڑا کرنے کے لیے سیلنگ ٹیپ کا استعمال کریں۔

3. اسپلٹر ہولڈر پر 1x8 اسپلٹر انسٹال کریں۔ سپلٹر کے ان پٹ فائبر کو آپٹیکل فائبر اور اڈیپٹرز پر آؤٹ پٹ کنیکٹر کے ساتھ الگ کریں۔ باقی ریشوں کو اسپلائس ٹرے میں کوائل کریں۔

4. pigtail کو کنیکٹر کے ساتھ جوڑیں۔

بندش سیلنگ چیک اپ

① اس بات کو یقینی بنائیں کہ اسپلائس ٹرے میں ریشے کٹے ہوئے ہیں اور ترتیب سے نصب ہیں۔ فائبر کا موڑنے والا رداس تکنیکی ضروریات کو پورا کرتا ہے۔
② اندرونی فکسنگ ڈیوائسز کو سخت کر دیا گیا ہے۔
③ سیلنگ ٹیپ کی مقدار کو مناسب حد کے اندر کنٹرول کریں۔
④ سگ ماہی کی فٹنگ صاف اور آسانی سے انسٹال کی گئی ہے۔ اگر نہیں، تو اسے سگ ماہی ٹیپ کے ساتھ برابر کریں.

اگر آپ کے پاس کوئی سوالات یا مشورے ہیں تو، براہ کرم اپنے مقامی سپلائر سے رابطہ کرنے میں سنکوچ نہ کریں یا ہم سے رابطہ کریں۔ ہم آپ کو وقت پر بہترین خدمات فراہم کریں گے۔
